磁翻柱液位计工作原理及应用

    无锡市胡埭（dAi)仪表厂、betway88官网手机版 设计技术处、质量监督科、技术应用服务部。中国制造2025、工业4.0、智能化远见创新办公室和大家共享专业工程师的实践体验中系统、全面、罐体、容器、箱体等液位的工作原理和实际应用。

液位计的工作原理及应用


   液位计是测量罐体或箱体里液位的高度,显示里面的液位的高度,液位的用途非常广泛,具体的有:磁翻板液位计、玻璃管液位计、液位变送器、双色石英管液位计、浮标液位计等。今天跟大家介绍一下各种液位计的工作原理及应用。

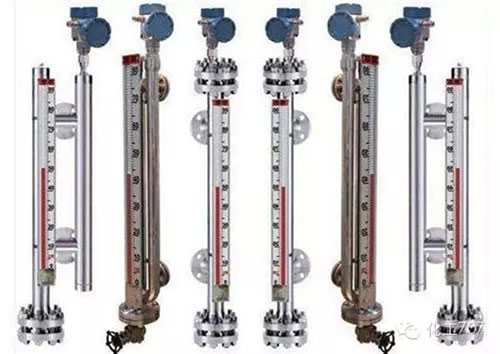

磁翻柱液位计
　　主要原理

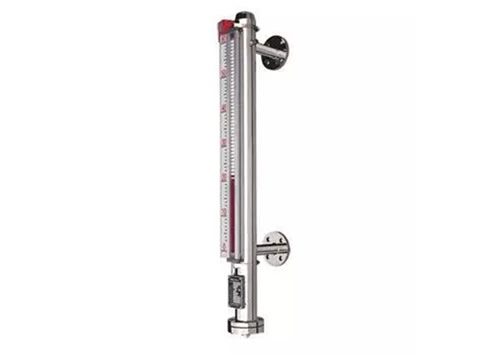

　　磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。
   配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的结合。

　　适用范围及特点
具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
　　磁翻柱液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
